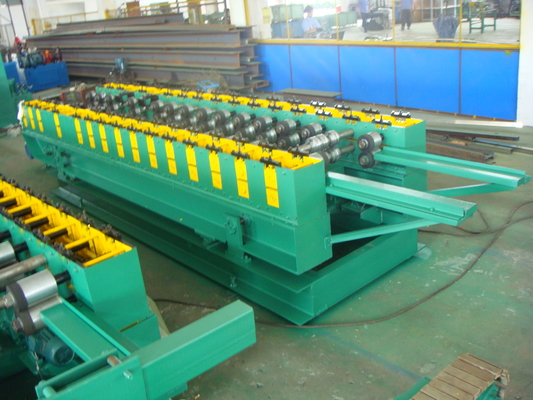

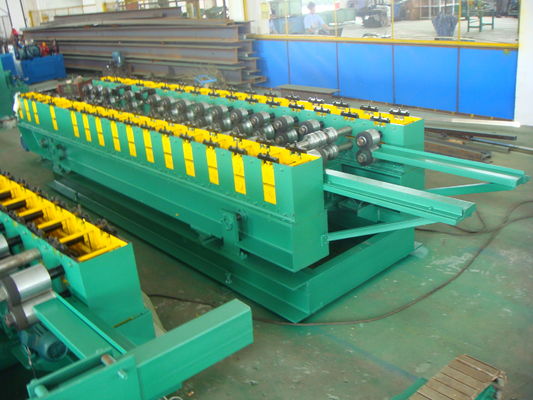

단 하나 피부 문 패널은 400mm 형성에서 600mm까지 기계 폭 냉각 압연합니다

5 톤 유압 Uncoiler

1. 기계 구조: 탄 lastingtreatment를 가진 용접 구조

2. 묘사: 굴대에 코일을, 액압 실린더 바짝 죌 것입니다 코일을 두십시오.

3. 기계를, 모터 우선 몰 것입니다 굴대를 가동하십시오, 그 후에 강철판은 수평하게 하기에 풀어 놓일 것입니다

4. 전기 풀어 놓는 코일, 유압 확장의 긴장

5. 중량: 5 톤

6. I.D: 508mm

7. 모터 힘: 5.5KW

8. 유압 장치 힘: 4개KW

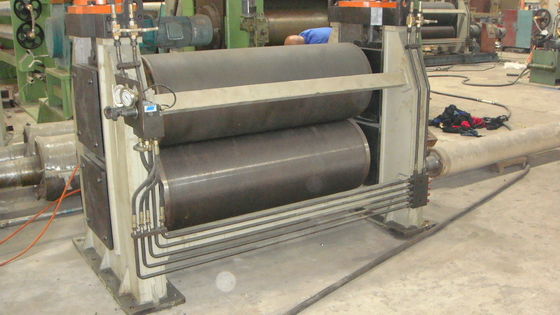

2). 기계를 수평하게 하는 7 롤러

1. 먹이는 2개의 롤러 꼬집음, 7개의 롤러 수평하게 하기
2. 롤러 직경을 수평하게 하기: 대략 Φ 90mm
3. 롤러 물자를 수평하게 하기: 고급 40Cr
4. 롤러를 수평하게 하기의 열처리: 지상 안녕 빈도는 처리를 냉각합니다
5. 모터 힘을 수평하게 하기: 4개KW

3). 자동 귀환 제어 장치 먹이는 기계

1. 자동 귀환 제어 장치 모터 힘: 3KW
2. 자동 귀환 제어 장치 모터 상표: YASKAWA (일본)
3. 정확하게 요구하기 위하여는 세트 프로그램에 따라 펀칭기로 장을 먹이십시오

4). 유압 미리 입력시키는 기계

1. 구멍을 뚫는 것은 죽습니다: 과정을 냉각해 Cr12 운동
2. 구멍을 뚫는 것은 크기 죽습니다: 그림에 따라
3. 구멍을 뚫는 힘: 15KW
4. PLC에 의해 통제되는 구멍을 뚫기

5). 기계를 형성하는 주요 케이블 쟁반 목록

1. 물자 간격 형성: 1.5-2.5mm
2. 물자 유형 형성: GI 또는 탄소 강철
3. 기계 구조: 용접되고 처리를 부드럽게 하는 고급 강철
4. 갱구 물자: 40Cr 고급 강철 부드럽게 하는 처리 (HB220-260)
5. 갱구 직경: Φ 65mm
6. 품기: HRB 방위 (최고 중국 상표)
7. 롤러 물자: 단단한 크롬 ≥ 0.05mm를 가진 고급 GCr15 강철 및 롤러 표면
8. 역 형성: ≈ 18 역
9. 속도 형성: 구멍을 뚫/절단 시간을 제외하고 0-15m/min
10. 모터 형성: ≈15KW
11. 폭 조정가능한 모터 ≈1.5KW
12. 크기 조정: 전력 조정
13. 구동 장치형: 사슬 구동

6). 유압 절단 & 유압 역

1. 절단 유형: 목록 형성 후에 유압 포스트 절단,
2. 자를 경우, 기계 정지
3. 절단 잎 물자: Cr12Mov는, 처리, HRC58-62를 냉각합니다
4. 유압 역 힘: 15KW

7). PLC 통제 시스템

1. 전체 선은 수입된 PLC의 LCD 터치스크린 인간 기계 공용영역에 의해 통제됩니다. 사람들은 PLC도 상호 작용합니다. 프로그램을 과정을, 통신수 생산 라인을 통제하기 위하여 달성하고 제어 매개변수를 감시하고 통제하기 위하여, 자동적으로 달리도록 놓아서 통신수 (풀그릴 통제) 및 장비 상태 변경하기 위하여, 운영 매개변수 및 결함 표시의 실시간 모니터링을. 조각 길이 디지털 방식으로 조정, 조정가능한 일 조각 길이를 일하십시오. 장비 작동 상태와 결함 표시의 실시간 모니터링.
2. 가동: 수동/자동. 수동 모형을 가진 정비에 편리하 그것에 비상 정지 바닥이 있습니다.

8). 뛰기 밖으로 테이블

1. 모양: 강철 용접 구조, 힘 출구 선반
2. 양: 1개 조각
